在工业管道系统中，流量控制与压力调节是保障工艺稳定、设备安全的核心环节。

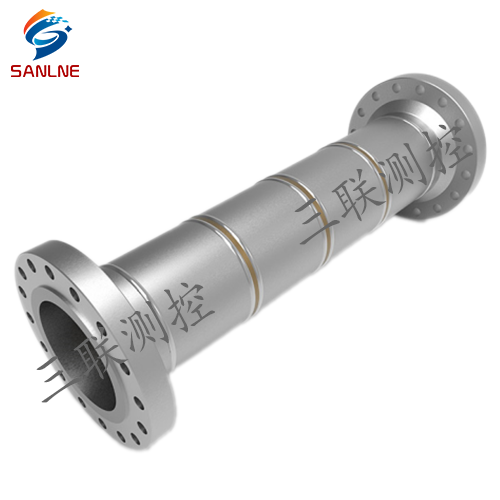

多级限流孔板作为一种结构简单、成本经济、运维便捷的静态流体控制装置，凭借其逐级节流、稳定降压的优势，在石油、化工、电力等多个行业得到广泛应用。与单级限流孔板相比，其能有效解决高压差工况下的气穴、闪蒸、高噪声等问题，成为复杂工况下流体控制的优选方案。
一、核心定义与工作原理
是一种通过在管道内设置多个具有特定孔径的孔板，实现流体逐级节流，从而精确控制流量、降低流体压力的静态装置。其核心工作逻辑基于流体力学中的节流现象——当流体通过孔板的缩径孔时，流速会突然增加，同时压力显著降低，流速增加伴随的缩流断面处压力下降，在流束扩展后压力虽有回升，但无法恢复至上游初始压力，期间产生的能量损耗实现了流量限制与压力降低的效果。
与单级限流孔板不同，多级限流孔板通过串联多个孔板，将总压降分解为若干个小压降，使流体在每一级孔板处均经历一次温和的节流过程。这种设计的核心优势的是，可有效避免单级孔板在高差压条件下，因缩流断面压力过低导致的气穴、闪蒸现象，同时减少流体高速流动产生的噪声与振动，保护管道与下游设备的安全稳定运行。
从热力学角度来看，压降分配遵循一定规律，通常按几何级数递减，即后一级孔板的压降为前一级的1/2，依次类推，直至末级孔板后压力达到工艺要求值，这种分配方式能最大限度降低每一级的节流风险，确保整体运行稳定性。
二、核心优势与应用场景
（一）核心优势
继承了单级限流孔板结构简单、易加工、制造成本低、安装方便的特点，同时弥补了单级孔板在高差压工况下的不足，其核心优势主要体现在三个方面：一是逐级降压，避免气穴、闪蒸及高噪声问题，适配高压差、高流速工况；二是运维成本低，无运动部件，无需频繁检修，使用寿命长；三是经济性突出，在满足工艺要求的前提下，可替代调节阀使用，大幅降低设备投资与操作维修费用，尤其在国外工业装置中已得到广泛验证与应用。
（二）典型应用场景
应用场景聚焦于需要精确控制流量、稳定降低压力，且对运行安全性、经济性有较高要求的工业领域，典型场景包括：
1.工艺物料降压场合：在化工、石油等行业的工艺流程中，常需将高压流体降至低压以满足后续工艺要求，它通过逐级降压，可有效避免气穴、闪蒸现象，保护管道与设备不受损伤。
2.阀门上下游辅助降压：当调节阀允许的压力降无法满足工艺要求时，可在阀门上下游串联，分担部分压降，减少流体对调节阀内部件的冲蚀，延长阀门使用寿命，降低维护成本。
3.小流量连续流通场景：如泵的冲洗管道、热备用泵的旁路低流量保护管道、分析取样管等，可确保流体以稳定流量连续通过，避免因流量波动导致的设备损坏。
4.降噪防磨损场合：在放空系统等高压差场景中，通过逐级降低流体流速，减少流体流动产生的噪声与管道磨损，提升系统运行的安全性与可靠性。
5.安全操作保障：在高压系统的旁路管道中，安装多级限流孔板可防止手动操作时泄压过快，确保操作过程安全可控。
三、选型方法与关键要点
它的选型直接影响其运行效果与设备安全性，需结合工艺参数、流体性质、压降要求等因素综合考量，遵循科学的选型原则与步骤，具体如下：
（一）选型核心原则
选型的核心是确保每一级孔板的压降在允许范围内，避免气穴、闪蒸、临界流等问题，同时兼顾经济性与实用性，优先满足工艺流量与压力控制要求，其次考虑安装空间、维护便捷性及成本预算。
（二）具体选型步骤
1.确定压降要求：根据工艺设计文件，明确流体需要降低的总压降值，这是选型的基础前提。
2.计算单级最大允许压降：为避免气蚀、闪蒸等现象，需明确单级孔板的最大允许压降。对于液体，单级压降通常不超过2.5MPa；对于气体，孔板后压力需不小于板前压力的52.8%，防止出现临界流（噎塞流），确保流量控制有效。
3.确定孔板级数：根据总压降与单级最大允许压降，计算所需级数，同时结合成本与性能进行调整，通常会预留一定余量，确保每一级压降分配合理。
4.计算开孔尺寸：根据流体的流量、压力、温度、密度等参数，结合流体力学公式，计算每一级孔板的开孔尺寸，确保开孔尺寸满足流量要求，且每一级压降处于允许范围。
5.选择材料与结构：根据流体性质（腐蚀性、温度、压力）及工作环境，选择合适的孔板材料，常见材料包括碳钢、不锈钢等；结构形式可根据安装方式选择，如带密封线单板结构、环连接面结构、管道焊接式结构等，同时可根据管道直径选择单孔或多孔设计（通常DN≤150mm用单孔，DN>150mm用多孔），多孔设计可进一步降低噪声与冲蚀。
（三）选型注意事项
1.流体性质适配：对于腐蚀性、高温、高压流体，需选择对应的耐腐蚀、耐高温、耐高压材料，避免孔板腐蚀、变形影响运行效果。
2.安装环境要求：需确保孔板安装在管道直线段，上游直管段长度不小于管道直径的10倍，下游直管段长度不小于管道直径的5倍，避免弯头、阀门等部件对流体流态的干扰，确保流量系数稳定。
3.避免阻塞流：对于液体，需计算阻塞流压差，确保实际压降小于阻塞流压差，防止闪蒸与气蚀；对于气体，需验证是否存在临界流，必要时调整级数与开孔尺寸。
四、安装、维护与发展趋势
（一）安装与维护要点
1.安装要求：孔板安装方向需正确，入口侧锐利边缘朝向流体来流方向，不得装反；法兰连接时需均匀拧紧螺栓，确保密封完好，避免流体泄漏；安装后需清理管道内杂物，防止堵塞孔板，影响节流效果。
2.维护保养：定期检查孔板表面是否存在磨损、腐蚀、堵塞等情况，对于含固体颗粒的流体，需增加检查频率，及时清理沉积物；当孔板出现严重磨损、孔径变化，影响限流效果时，需及时更换，且更换产品需与原设计参数一致；清洁孔板时避免使用腐蚀性清洁剂，防止损坏孔板表面精度。
（二）行业发展趋势
随着工业技术向高压、大流量、智能化方向发展，它的应用场景不断拓展，其发展趋势主要集中在四个方面：
1.智能化升级：结合物联网与人工智能技术，实时监测与智能控制，实时反馈压降、流量等参数，及时预警异常情况，提升系统运行效率与可靠性。
2.材料创新：新型耐腐蚀、耐高温、耐高压材料的研发与应用，将进一步提升孔板的使用寿命与适用范围，适配更复杂的工业工况。
3.结构优化：通过优化孔板的级数分配、开孔尺寸与结构设计，进一步提升降压效果与流量控制精度，降低噪声与磨损，实现更高效的能量利用。
4.多功能集成：与调节阀、传感器等设备集成，实现流量、压力的一体化控制，提升系统集成度，满足复杂工艺的控制需求。
五、结语
它作为一种经济、可靠的静态流体控制装置，凭借结构简单、运维便捷、适配性强的优势，在工业流量控制与压力调节中发挥着重要作用。其核心价值在于通过逐级节流，解决了单级孔板在高差压工况下的诸多弊端，保障了管道系统的安全稳定运行，同时降低了设备投资与维护成本。
在实际应用中，需严格遵循选型规范，结合工艺参数与流体性质合理确定级数、开孔尺寸、材料与结构，规范安装与维护流程，才能充分发挥其性能优势。未来，随着智能化技术与材料科学的不断进步，多级限流孔板将朝着更高效、更智能、更耐用的方向发展，为工业生产的节能、安全、高效运行提供更有力的支撑。
